Cómo comprobar si tu cuadro de carbono está roto
Comprobar si un cuadro de carbono está roto o fisurado es una de las tareas más importantes para quienes montan bicicletas de alta gama. Las bicicletas de fibra de carbono ofrecen ligereza, rigidez y rendimiento, pero también requieren inspecciones cuidadosas tras una caída o impacto. En este artículo aprenderás cómo comprobar si tu cuadro de carbono está roto, cómo detectar daños internos, los mejores métodos de inspección casera y cuándo acudir a un servicio profesional.
Por qué es importante comprobar el cuadro de carbono
El cuadro es el corazón de cualquier bicicleta, especialmente en las fabricadas con fibra de carbono, un material compuesto por capas de fibras entrelazadas y unidas con resina epoxi. Aunque su resistencia es notable, una fisura interna puede comprometer toda la estructura.
Un daño en el cuadro de carbono no siempre se manifiesta con una grieta visible. Existen delaminaciones internas, microfisuras o zonas despegadas entre capas que pueden causar que la bicicleta falle de forma repentina. Si sospechas de un golpe fuerte o notas ruidos extraños al pedalear, es crucial dedicar unos minutos a comprobar si tu cuadro de carbono está dañado antes de seguir utilizándolo.
Según los expertos de Difacom NDT Safe Ride, muchos daños estructurales son invisibles y sólo se detectan mediante ultrasonido. Este método se usa también en la industria aeronáutica para garantizar la integridad del material.
Síntomas de un cuadro de carbono dañado
Antes de aplicar cualquier método técnico, conviene conocer los signos más comunes de daño en cuadros de carbono:
- Grietas visibles o desconchones en la pintura.
- Ruidos secos o crujidos al pedalear o presionar el cuadro.
- Pérdida de rigidez o sensación de “flexión” en zonas que antes eran firmes.
- Desalineamiento del triángulo trasero o de la dirección.
- Cambio de sonido al golpearlo suavemente (más sordo o hueco).
Estos síntomas no siempre implican rotura estructural, pero son indicios suficientes para revisar el marco con detalle.
Cómo comprobar si tu cuadro de carbono está roto — Métodos básicos
A continuación, repasamos varios métodos auditivos y visuales que puedes aplicar desde casa, además de procedimientos profesionales que garantizan una revisión completa.

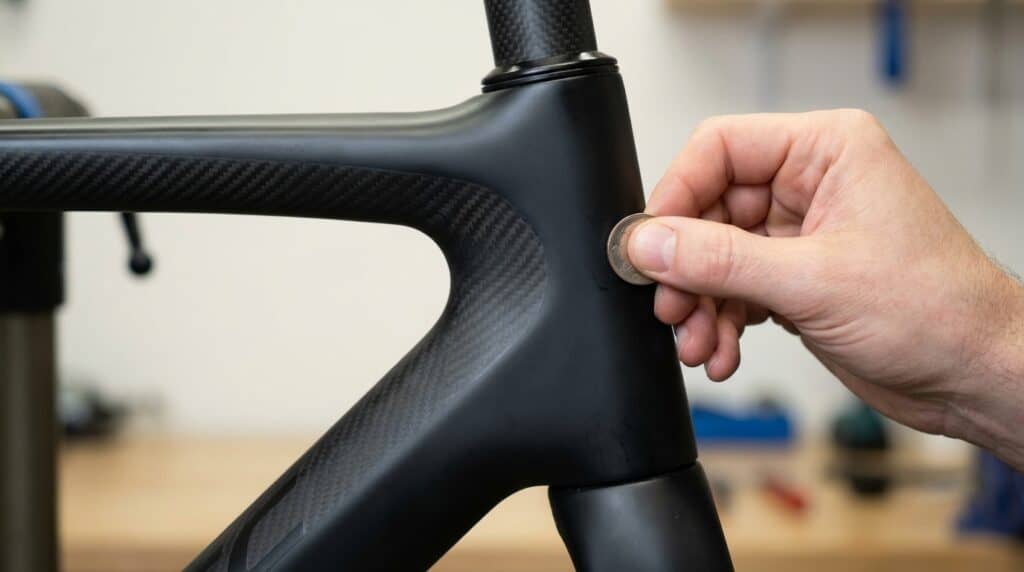

1. Método de la moneda o del “tap test”
El método de la moneda, también conocido como “tapping test”, es una técnica sencilla para detectar diferencias en la sonoridad del carbono. Consiste en golpear suavemente el cuadro con una moneda (o una llave metálica) y escuchar el sonido resultante.
Te puede interesar:
Muc Off presenta el lubricante de cadena All-Weather, i...Procedimiento:
- Limpia bien el cuadro para eliminar suciedad y grasa.
- En un entorno silencioso, golpea suavemente con una moneda cada zona del cuadro.
- Escucha el sonido: un timbre claro y agudo indica una estructura intacta; un sonido apagado o hueco puede revelar delaminaciones o grietas internas.
- Marca con cinta adhesiva las zonas donde el sonido cambie bruscamente.
El usuario themanofmeung en Reddit explica que este método permite identificar “delaminaciones internas”, aunque advierte que sólo un taller especializado puede confirmar el diagnóstico final.
2. Método de la linterna
Otra técnica sencilla es el método de la linterna. Se realiza en una habitación oscura con una luz potente o una linterna tipo LED.
Pasos:
- Apaga las luces y proyecta la linterna desde el interior del triángulo del cuadro.
- Observa la superficie exterior mientras mueves la luz lentamente.
- Las grietas o fisuras suelen proyectar sombras irregulares o reflejos anómalos, especialmente si la pintura está agrietada.
En vídeos virales de plataformas como TikTok se demuestra la eficacia de combinar ambos métodos: moneda y linterna, especialmente después de una caída.

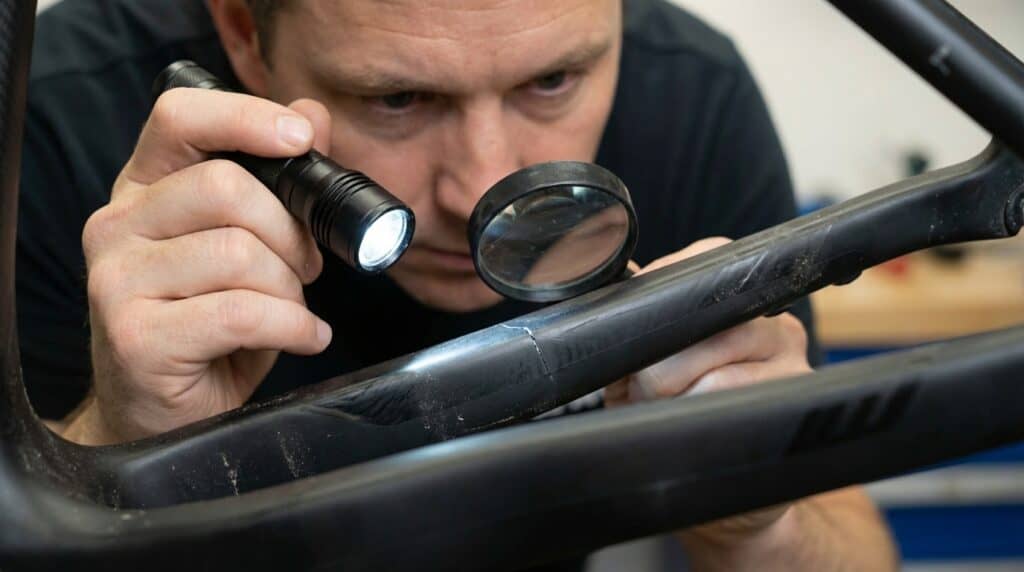

3. Inspección visual con lupa o lupa digital
No todas las grietas son visibles a simple vista. Utiliza una lupa o una cámara con macrofotografía para ampliar los posibles defectos en áreas sospechosas.
- Fíjate en zonas de unión como la pipa de dirección, el eje de pedalier y las vainas.
- Si observas fisuras longitudinales o crecimiento de la grieta al presionar el cuadro, existe alta probabilidad de daño estructural.
El medio especializado Brujulabike señala que las grietas verdaderas suelen crecer con el tiempo o al flexar el cuadro, a diferencia de un simple daño superficial en la pintura.
4. Examen por presión
Con la mano abierta, presiona suavemente las zonas sospechosas. Un área blanda o esponjosa indica una posible delaminación o falta de unión entre capas.
Este test debe hacerse con extremo cuidado: si al aplicar presión sientes crujidos, detente de inmediato. Un daño de este tipo puede evolucionar hasta la rotura total del cuadro durante la marcha.

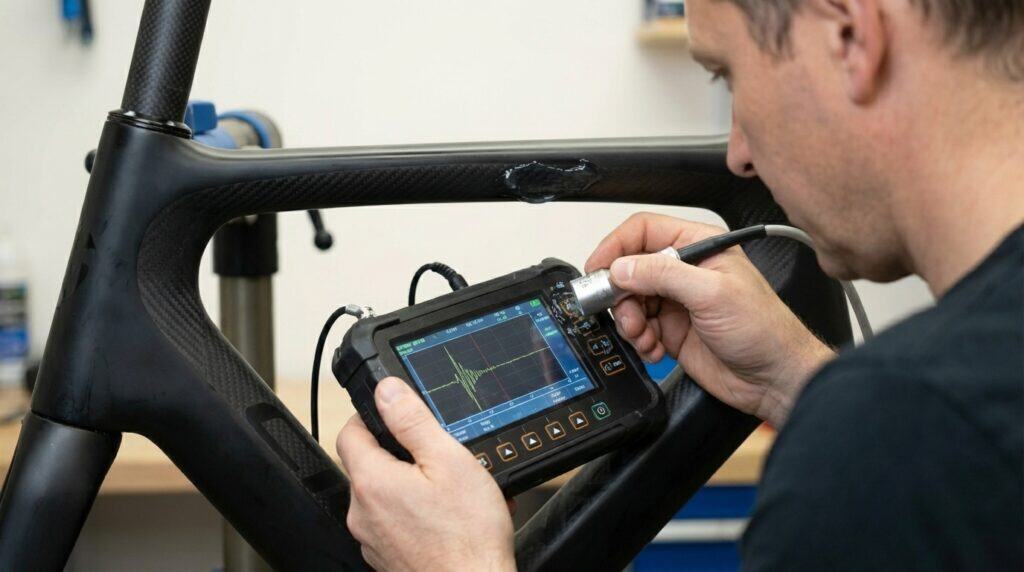

5. Ultrasonido o termografía (inspección profesional)
Cuando los métodos anteriores arrojan dudas, lo ideal es acudir a un servicio profesional de inspección por ultrasonido. Empresas especializadas como Ruckus Composites o Difacom utilizan detectores de espesores ultrasónicos similares a los empleados en aeronáutica para identificar fisuras internas.
Ventajas del ultrasonido:
- Detección de daños invisibles sin desmontar la bicicleta.
- Localización exacta, tamaño y profundidad de la fisura.
- Informe técnico válido para garantías o seguros.
En algunos casos, los servicios pueden incluir termografía infrarroja, donde se aplica calor controlado al cuadro y se analizan las diferencias en la disipación térmica —los “baches” de calor evidencian zonas afectadas.
Diferenciar entre pintura agrietada y cuadro roto
Una de las dudas más frecuentes es si una grieta proviene de la pintura o del material de carbono.
Pistas para distinguirlas:
- La pintura rota muestra bordes irregulares y relieve superficial, mientras que el carbono dañado presenta surcos profundos y fibras visibles.
- Si la grieta crece al flexar el tubo, es estructural.
- Si sólo cambia el color o no se propaga, puede ser un desconchón.
Una simple prueba con lupa o control de crecimiento a lo largo de unos días puede confirmar el diagnóstico. Aun así, ante la menor duda, lo recomendable es acudir a un taller especializado en reparación de carbono.
Cuándo revisar un cuadro de carbono
Existen momentos clave en los que comprobar si tu cuadro de carbono está roto resulta obligatorio:
- Después de una caída o golpe fuerte, incluso si no hay grietas visibles.
- Antes de vender o comprar una bicicleta usada, ya que puede esconder reparaciones mal hechas.
- Cada temporada, como parte del mantenimiento general.
- Tras realizar viajes en avión o coche donde el cuadro haya estado bajo presión o carga.
- Si escuchas nuevos crujidos o diferencias de rigidez al pedalear.
Empresas de inspección recomiendan realizar un chequeo ultrasónico cada dos o tres años para bicicletas de uso frecuente o competición.
Cómo evitar daños en cuadros de carbono
Prevenir siempre será más económico que reparar. Estos consejos básicos te ayudarán a alargar la vida útil del cuadro:
- Usa una llave dinamométrica para apretar los tornillos según el par indicado por el fabricante. Un exceso de fuerza puede romper la fibra.
- Apoya la bici siempre por el sillín o el manillar, nunca por el tubo superior. Golpes o caídas desde una mala posición pueden causar microfisuras.
- Evita el contacto directo con disolventes o limpiadores agresivos en el lavado.
- Protege el cuadro con protectores transparentes en zonas propensas a impactos de piedras.
- Instala topes de cadena o “chain catchers”, para evitar que la cadena dañe la base del cuadro si se sale del plato.
Estos errores de mantenimiento son tan comunes que canales especializados como GCN en Español los clasifican entre los principales responsables de roturas de carbono.
¿Qué hacer si tu cuadro de carbono está roto?
Si confirmas una fisura real, existen dos opciones: reparar o reemplazar el cuadro.

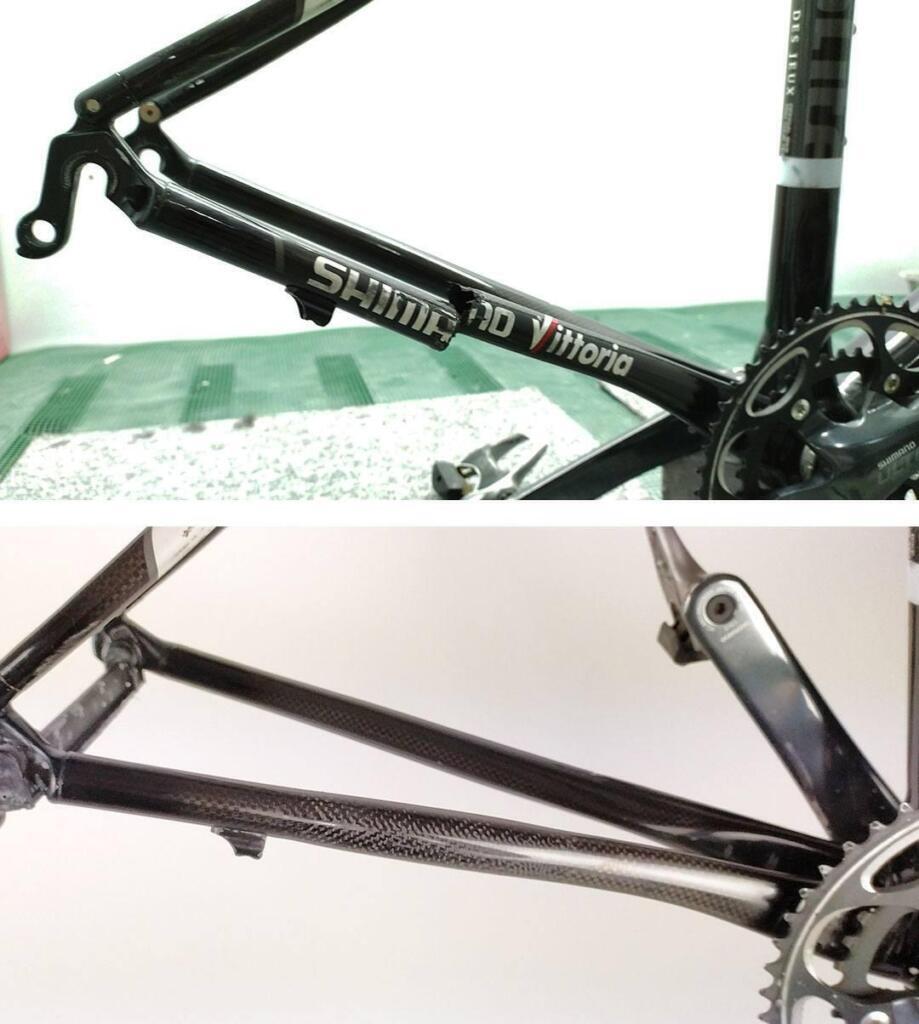

Reparación profesional
Los cuadros de fibra de carbono pueden repararse, pero deben hacerlo especialistas certificados. El proceso incluye lijado de la zona afectada, aplicación de nuevas capas de fibra y curado con resina epoxi a alta temperatura.
Según ICAN Cycling, casi todos los daños son reparables, aunque los más severos pueden ser costosos.
El precio medio de una reparación oscila entre 250 € y 400 €, dependiendo del área afectada y el acabado estético. Una reparación correctamente realizada recupera entre el 95 % y 100 % de la rigidez original.
Sustitución del cuadro
Si el daño involucra zonas críticas (dirección, pedalier o vainas principales), lo más seguro es reemplazar el cuadro completo. Algunas marcas, como Trek o Orbea, ofrecen programas de sustitución por accidente con descuentos exclusivos.
Antes de desechar un cuadro, conserva siempre las fotos e informes técnicos: pueden servir para reclamar en tu garantía de por vida o seguro de responsabilidad.
La vida útil real de un cuadro de carbono
De acuerdo con los estudios de Tuvalum, un cuadro de carbono bien mantenido puede durar de 10 a 15 años, aunque a partir de los 7 a 10 años podría perder algo de rigidez estructural.
Factores que influyen:
- Calidad del carbono (alto, medio o bajo módulo).
- Exposición al sol y humedad.
- Uso intensivo en montaña o terrenos técnicos.
- Respeto al par de apriete y mantenimiento adecuado.
En resumen, la durabilidad depende tanto del diseño de fábrica como del cuidado del ciclista.
Herramientas y productos recomendados
- Llave dinamométrica digital (4-6 Nm) — para ajustar manillares, potencias y tijas sin dañar el carbono.
- Lupa de inspección 10x o cámara macro.
- Linterna LED fría de alta intensidad.
- Moneda metálica o llave Allen para la prueba de sonido.
- Protector de cadena de aluminio (chain catcher).
- Cera o abrillantador específico para carbono.
Estos elementos facilitan la revisión regular del cuadro y ayudan a detectar daños incipientes antes de que se agraven.
Consejos de seguridad tras la reparación
Después de una reparación o reemplazo de cuadro:
- Evita someter la bicicleta a grandes esfuerzos durante las primeras dos semanas.
- Controla los pares de apriete periódicamente.
- Guarda el informe de reparación o factura como evidencia de mantenimiento preventivo.
- Vuelve a realizar el test de sonido a los 2–3 meses para comprobar estabilidad.
¿Merece la pena reparar un cuadro de carbono?
La respuesta depende del coste y del valor sentimental o económico de la bicicleta. Reparar suele ser rentable si el daño no afecta a la estructura principal o si el modelo supera los 2.000 €. En cambio, para averías múltiples o en puntos críticos, quizás sea mejor invertir en un cuadro nuevo.
Talleres como Tech Bike Academy y Vocetu Project Bike muestran que una reparación bien hecha, con fibras del mismo módulo que las originales, puede dejar el cuadro como nuevo y prolongar su vida útil.
Cómo comprobar si tu cuadro de carbono está roto no requiere ser ingeniero, pero sí atención y método. Un sonido diferente, una grieta que crece o una sensación de flexión son señales claras para detenerte y revisar. Usa la combinación del método de la moneda, la linterna y la presión manual para una primera evaluación, y confía en ultrasonidos profesionales si persisten las dudas.
El carbono es resistente, pero también delicado cuando se usa incorrectamente. Con un mantenimiento adecuado y revisiones periódicas, tu bicicleta podrá ofrecerte años de fiabilidad y rendimiento excepcionales.
Preguntas frecuentes
¿Qué hago si sólo veo una grieta pequeña en la pintura?
Primero, limpia la zona y observa si crece al presionar. Si no cambia ni muestran fibras internas, probablemente sea superficial. Aun así, es recomendable un diagnóstico por un profesional.
¿Puedo seguir montando si el cuadro tiene una fisura mínima?
No. Incluso una fisura pequeña puede expandirse con las vibraciones. Deja de usar la bici y consulta un centro especializado.
¿Cómo sé si una reparación ha sido bien hecha?
Una reparación profesional deja la superficie uniforme, con la misma rigidez que el resto del cuadro. Además, debe incluir garantía o informe técnico.
¿Cuánto cuesta una revisión por ultrasonido?
El precio medio ronda los 180 €–220 €, dependiendo del país y el tamaño del cuadro. Algunas tiendas oficiales pueden descontar ese monto si luego gestionas una garantía o sustitución.
¿Cuándo conviene sustituir un cuadro?
Si las fisuras afectan la pipa de dirección, el tubo de sillín o el pedalier, es más seguro reemplazarlo. Estos puntos concentran altos esfuerzos estructurales.
¿Cada cuánto debo revisar el cuadro?
Haz una revisión visual cada mes y una revisión completa anual o inmediatamente después de cualquier caída.
Con estos pasos y conocimientos, podrás comprobar si tu cuadro de carbono está roto de forma segura, manteniendo tu bicicleta ligera, rápida y—sobre todo—fiable durante muchos años.
